Hệ thống đo tải trọng cánh Molas FD

Hãng sản xuất: MoveLaser Model: Molas FD

Tổng quan

Hệ thống bao gồm bộ giải điều chế và các cảm biến.

Cảm biến chuyển đổi tín hiệu đo được thành tín hiệu bước sóng thông qua cách tử sợi quang. Các cảm biến được chia thành:

  • Cảm biến tải trọng
  • Cảm biến gia tốc
  • Cảm biến nhiệt độ

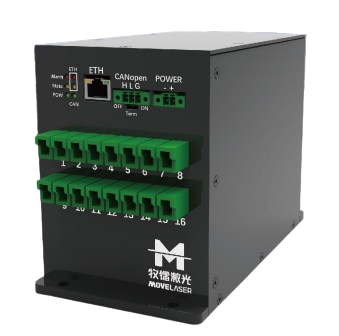

Bộ giải điều chế có nhiệm vụ giải điều chế bước sóng phản hồi từ cảm biến và truyền dữ liệu ra bên ngoài.

Bộ giải điều chế được sử dụng kết hợp với các loại cảm biến khác nhau. Cảm biến được bố trí tại các vị trí cần đo trên cánh tuabin, qua đó có thể thực hiện đo tải trọng, rung động và nhiệt độ của cánh.

Thông số hiệu năng bộ giải điều chế

Đặc tính đo lường

Hạng mục Thông số
Số kênh Tùy chọn 1–16 kênh
Dải đo 1546–1558 nm
Độ chính xác giải điều chế 20 pm
Độ phân giải bước sóng 0,01 pm
Tần số quét 1 kHz

Dữ liệu điện

Hạng mục Thông số
Nguồn cấp 22–26 VDC
Công suất tiêu thụ < 25 W
Kết nối điện MC 1,5/2-GF-3,81

Điều kiện môi trường

Hạng mục Thông số
Cấp bảo vệ IP IP20
Độ cao làm việc tối đa 3000 m
Nhiệt độ vận hành -35–60°C
Nhiệt độ lưu trữ -40–80°C
Độ ẩm môi trường 5–95% RH
Mức rung Đáp ứng yêu cầu tiêu chuẩn GB/T 2423, ±0,5 g
Tương thích điện từ Đáp ứng yêu cầu tiêu chuẩn GB/T 17626

Dữ liệu cơ khí

Hạng mục Thông số
Chiều dài 217 mm
Chiều rộng 106 mm
Chiều cao 141 mm
Khối lượng cả bì 1,8 ± 0,2 kg, không bao gồm hộp đóng gói

Thông số cảm biến tải trọng

Đặc tính đo lường

Hạng mục Thông số
Loại cảm biến Cách tử Bragg sợi quang
Dải đo ±2000 με
Khả năng chịu tải tối đa 3000 με
Độ phân giải ≥0,05 με

Điều kiện môi trường

Hạng mục Thông số
Cấp bảo vệ IP IP67
Độ cao làm việc tối đa 3000 m
Nhiệt độ vận hành -40–50°C
Độ ẩm lưu trữ -40–80°C
Độ ẩm môi trường 0–95% RH

Dữ liệu cơ khí

Hạng mục Thông số
Chiều dài 220 mm
Chiều rộng 60 mm
Chiều cao 9 mm
Khối lượng cả bì 0,3 ± 0,2 kg, không bao gồm hộp đóng gói

Thông số bus sợi quang

Dữ liệu quang và giao diện

Hạng mục Thông số
Đầu nối E-2000/APC
Số lượng 3/5
Loại Đơn mode
Độ bền kéo của cáp 500 N
Bán kính uốn cáp Khi động: 120 mm; khi tĩnh: 60 mm
Suy hao truyền dẫn ≤1 dB/km
Cấp chống cháy CMR
Lực ép phẳng/100 mm 1000 N

Điều kiện môi trường

Hạng mục Thông số
Nhiệt độ vận hành -40–50°C
Nhiệt độ lưu trữ -40–80°C
Độ ẩm môi trường 0–95% RH

Dữ liệu cơ khí

Hạng mục Thông số
Chiều dài 14 m
Khối lượng cả bì 1 ± 0,5 kg, không bao gồm hộp đóng gói
