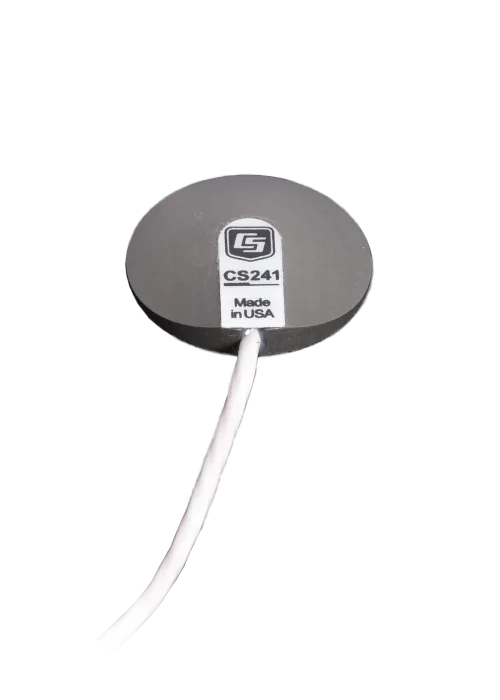

CS241 là thế hệ cảm biến nhiệt độ mặt sau mô-đun mới nhất của Campbell Scientific, được phát triển với nhiều cải tiến nhằm phục vụ đánh giá hiệu suất và mức độ bám bụi của các mô-đun quang điện (PV) hai mặt (bifacial).
Đầu cảm biến được thiết kế lại giúp việc lắp đặt trở nên dễ dàng hơn. Hiệu suất đo cũng được nâng cao nhờ kích thước cảm biến nhỏ gọn hơn, tối ưu để giảm hiện tượng che bóng phía sau mô-đun và hạn chế ảnh hưởng làm mát bề mặt.
Ngoài ra, thiết bị còn được cải tiến về khả năng bám dính giữa cảm biến và mô-đun, cùng với cáp Teflon mỏng hơn nhưng có khả năng chịu nhiệt cao hơn. Để đáp ứng yêu cầu xác thực hiệu suất, mỗi cảm biến CS241 đều được cung cấp chứng chỉ hiệu chuẩn có mã số riêng và truy xuất chuẩn NIST.
Thông số chung
| Cảm biến | Phần tử cảm biến platinum độ chính xác cao 1000 ohm Class A (Pt-1000) |
| Dải nhiệt độ hoạt động | -40° đến +150°C |
| Độ chính xác Class A PRT | ±(0.15 + 0.002T)°C |
| Hệ số nhiệt độ | TCR = 3850 ppm/K |
| Độ ổn định dài hạn | Độ lệch tối đa R₀ là 0.04% (sau 1000 giờ ở 400°C) |
| Dòng đo | 0.1 đến 0.3 mA |
| Độ không đảm bảo đo | ±0.3° đến 0.4°C trong khoảng -40° đến +100°C khi dùng bộ ghi dữ liệu CR1000X |
| Vật liệu đĩa | Nhôm anodized |
| Đường kính đĩa | 2.54 cm (1.0 in.) |
| Chiều cao | 0.419 cm (0.165 in.) |
| Khối lượng | ~27 g (0.06 lb), gồm đầu nối và cáp dài 1 m |
Cáp cảm biến
| Vật liệu vỏ cáp | PFA trắng bán bóng |
| Bán kính uốn tối thiểu | 6 mm (0.25 in.), cách đĩa cảm biến ít nhất 6 mm |
| Đường kính cáp | 0.216 cm (0.085 in.) |
| Chiều dài cáp | 0.9144 m (3 ft) |

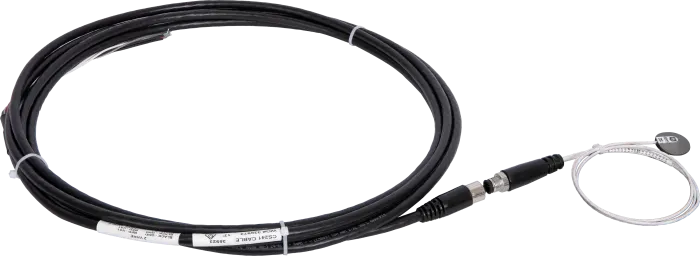

Cáp chính
| Vật liệu vỏ cáp | PVC đen bán bóng, UL VW-1 chống nắng dùng ngoài trời |
| Chuẩn UL | AWM 10012 1000V 105°C |
| Đường kính cáp | 0.622 cm (0.245 in.) |
Chứng nhận và tiêu chuẩn kỹ thuật
| Phê duyệt | UL AWM 2586 1000V 105°C; CSA AWM 600V 105°C FT1 |
| Tương thích EMC | Tuân thủ chỉ thị tương thích điện từ EMC |
| RoHS2 | Tuân thủ chỉ thị hạn chế chất nguy hại RoHS2 |
| Chứng nhận công nghiệp | Tuân thủ IEC 60751, DIN EN 60751, IEC Class 4 |
| Cấp bảo vệ IP | IP68 (ngâm nước sâu 1 m trong 90 phút) |
