Cảm biến đo bám bụi mô-đun năng lượng mặt trời DustVue™ thực hiện đo và tính toán chỉ số tổn thất do bám bụi (Soiling Loss Index – SLI), cung cấp cho các chuyên gia năng lượng mặt trời những dữ liệu cần thiết để đánh giá và quản lý ảnh hưởng của bám bụi đến hiệu suất nhà máy điện quang điện (PV).

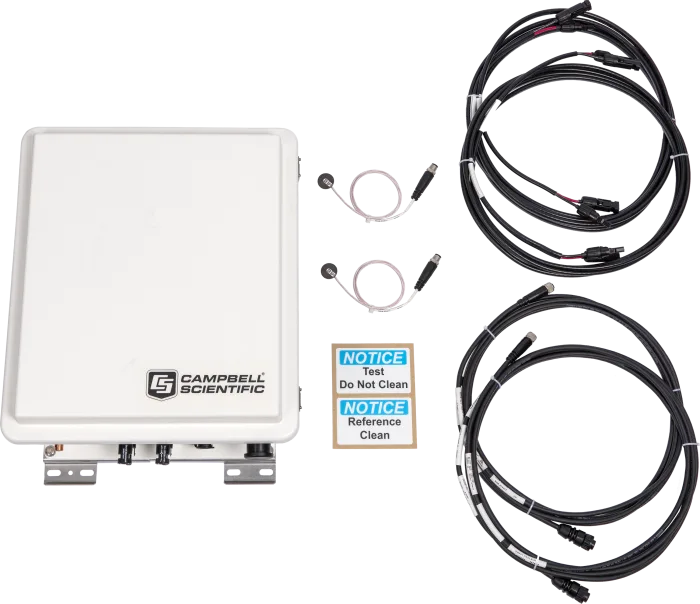

DustVue được thiết kế hướng đến sự đơn giản và dễ sử dụng, phù hợp cho mọi hệ thống lắp đặt PV. Thiết bị bao gồm:
Các tùy chọn sẵn có:
Thiết bị này là một phần trong danh mục giải pháp đo lường trọn gói, chất lượng cao dành cho năng lượng mặt trời và các ứng dụng năng lượng tái tạo khác của Campbell Scientific. Các giải pháp đo lường của Campbell Scientific cung cấp cho kỹ sư hiệu suất PV những dữ liệu cần thiết để xác thực mô hình hiệu suất và xác định sản lượng năng lượng.
Lưu ý: DustVue trước đây được biết đến với tên gọi SMP100 và DustSens.
Thông số chung
| Môi trường hoạt động | DustVue được kiểm tra và đảm bảo đáp ứng các thông số điện trong môi trường không ngưng tụ từ -40 đến +70°C |
| Độ không đảm bảo của chỉ số tổn thất bám bụi (SLI) | ~1% |
| Chu kỳ hiệu chuẩn khuyến nghị cho bộ ghi dữ liệu | 3 năm/lần |
| Tấm pin tương thích | Tương thích với các tấm pin lên đến 700 W |
| Tiêu chuẩn tuân thủ | IEC 61724-1:2021 |
Đo nhiệt độ mặt sau Mo-đun
| Dải nhiệt độ hoạt động | -40 đến +150°C |
| Độ chính xác PRT Class A | ±(0.15 + 0.002t) °C |
| Loại phần tử cảm biến | Phần tử cảm biến platinum Class A 1000 ohm độ chính xác cao (PT-1000) |
Phương thức truyền thông
| Định dạng truyền thông | TCP/IP |
| Chức năng hỗ trợ | 03 |
| Địa chỉ Modbus | 11 |
| Kiểu dữ liệu | 32-bit float, CDAB |
Hệ thống
| Độ chính xác đồng hồ | ±1 phút mỗi tháng |
| Độ phân giải đồng hồ | 1 ms |
| Chu kỳ thực thi chương trình | 1 phút |

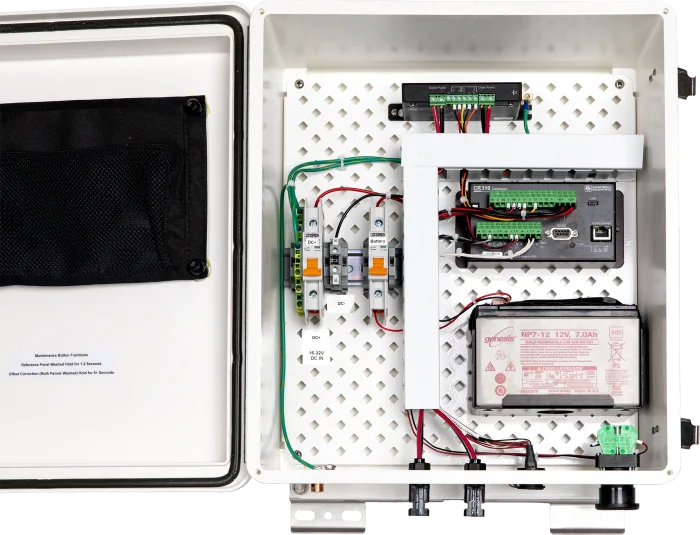

Nguồn cấp
| Đầu vào bộ sạc (CHG) | 16 đến 32 VDC, dòng giới hạn 0.9 A; hỗ trợ đầu vào từ bộ chuyển đổi nguồn hoặc tấm pin năng lượng mặt trời |
| Pin ngoài (BAT) | 12 VDC, pin chì-axit dung lượng điển hình 7 Ah |
| Pin lithium bên trong | Pin cúc áo CR2016 3 V (Energizer) dùng duy trì đồng hồ thời gian thực; tuổi thọ khoảng 6 năm khi không có nguồn ngoài |
Công suất tiêu thụ
| Chế độ | Thông số |
|---|---|
| Chế độ ngủ (Sleep) | 1.5 mA |
| Hoạt động quét 1 Hz với phép đo analog | 5 mA |
| Nguồn USB (USB) | Dùng cho lập trình và các chức năng giới hạn |
Bảo trì
| Thao tác | Chức năng |
|---|---|

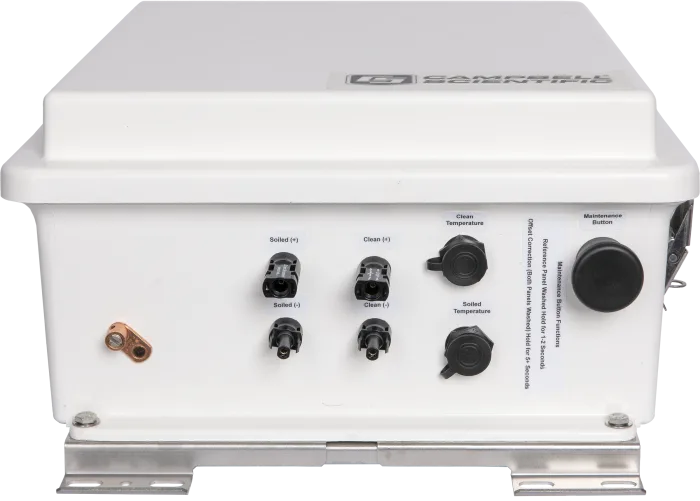

| Nhấn < 5 giây | Ghi nhận việc vệ sinh tấm pin tham chiếu; khuyến nghị vệ sinh ít nhất 1 lần/tuần tùy điều kiện hiện trường |
| Nhấn > 5 giây | Ghi nhận việc vệ sinh cả hai tấm pin để khởi động quy trình hiệu chỉnh độ lệch; khuyến nghị thực hiện mỗi năm một lần |
